Котёл КВр на древесных отходах с топкой ОУР

Устройство и принцип работы

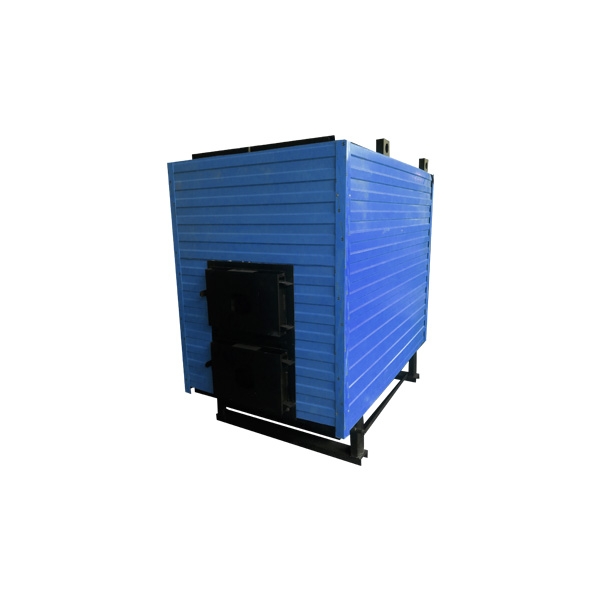

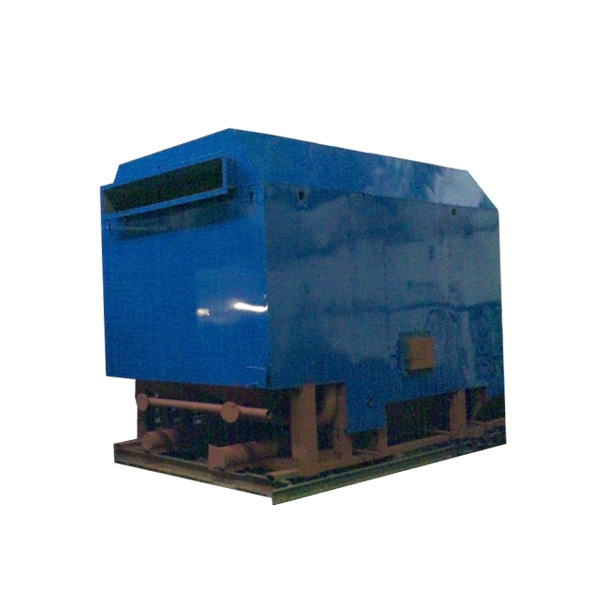

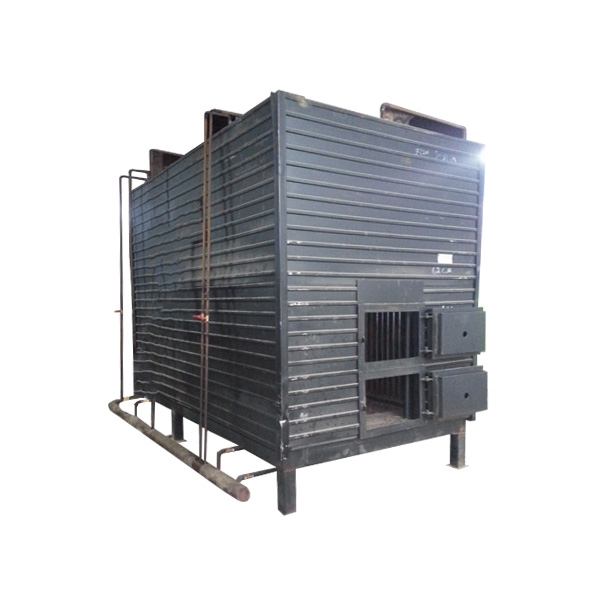

Котел КВр с ручной топкой — это конструкция из стальных труб, опорной рамы и теплоизолированного каркаса. Топливо вручную загружается в топку, вода нагревается горячими газами, образовавшимися в результате сжигания горючего, и циркулирует по трубопроводной системе. Газы проходят два раза по конвективной части, после чего выводятся через заднюю стенку. Для удобства чистки нагревающихся поверхностей, в верхней части котла имеется специальный люк. Оставшийся после сгорания топлива шлак вручную транспортируется в золоотвод и выводится из топливной системы. Есть возможность установки механических систем подачи топлива.

Котел работает на ДВО, и для эффективного сжигания топлива этого вида, к котлу устанавливается ручное топочное устройство ОУР.

Топка типа ОУР — это охлаждаемая угловая решетка. ОУР состоит из труб, охлаждаемых водой, с уголком между ними. Перфорация по длине угла способствует распределению воздуха по всей площади. Воздух подается с помощью вентиляторов. В совокупности получается технология, позволяющая сжигать топливо в полукипящем слое, что снижает его химический и механический недожог.

Полукипящий слой получается за счет движения мелких частиц топлива при воздействии на них движущегося потока воздуха от вентилятора и движения газов от горения. Во время такого движения в полукипящем слое мелкие частицы воздействую на крупные, разогревая их и удаляя шлаковую корку. Таким образом, в полукипящем слое происходит полноценное сжигание топлива с уменьшенным выбросом золы.

Особенности и преимущества

• КПД более 80% обеспечивается за счет большой топливной камеры и топки ОУР, которые помогают рационально использовать и экономить горючее;
• Эффективное сжигание дровяного горючего позволит рационально использовать топливо, что снизит затраты на закупку;
• Устойчивость к накипеобразованию образуется благодаря гидравлической схеме, предотвращающей застои и появление накипи, появление которых снизило бы КПД при длительном использовании котла;
• Низкие требования к качеству воды избавляют от необходимости подготавливать воду перед использованием;
• Небольшой размер котла позволит уместить его даже в небольших котельных;
• Минимальные монтажные работы позволят сэкономить время и средства при установке котельного оборудования.

Размещение и установка

Конструкция котла КВр с ручной топкой различается в зависимости от мощности. Котел мощностью до 1,1 Гкал будет моноблочным, свыше 1,1 Гкал — двухблочным. При этом блоки легко монтируются.

Котел имеет значительный вес, поэтому устанавливается только на пол, на специально подготовленную поверхность. К бетонному фундаменту котел прикрепляется болтами. Так как котел работает на ДВО, то важно иметь дополнительное помещение для хранения топлива.

Эксплуатация и техническое обслуживание

Водогрейный котел КВр очень прост и понятен в эксплуатации. После монтажа котел подключается к водопроводной системе и начинает работу. Котел КВр достаточно автономны, вмешательство человека требуется только для загрузки топлива, вычищения шлака и общего контроля работы.

Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Комплектация

Котлы КВр доставляются в максимально собранном заводском виде и комплектуются всем необходимым для правильной установки прибора: запорной арматурой, контрольно-измерительными приборами, частями вентиляционной системы.
